في يونيو 2026، وفي الممر المساعد للنفق الطويل للغاية في جبال تيان شان الغربية على طريق G219 بين تشاو سو وون سو، وصلت آلة حفر الأنفاق الصخرية الصلبة كاملة الوجه "تشاو سو" (TBM) بدقة إلى نقطة التوقف المخطط لها. هذا النفق، الذي يُعد أعمق نفق طريق ذو مقطع عرضي كبير في العالم، وأول نفق طريق من الدرجة الأولى يعبر نهرًا جليديًا مباشرة في العالم، شهد أخيرًا اللحظة التاريخية لاختراق الممر المساعد. في الوقت نفسه، حققت آلتا TBM المحليتان "تشاو سو" و"ون سو" من نفس الطراز، اللتان تعملان بالحفر في اتجاهين متعاكسين، نتائج مبهرة أعادت كتابة الأرقام القياسية في الصناعة.
تحدٍ عالمي المستوى: عبور "المنطقة المحظورة جيولوجيًا" في قلب نهر جليدي في تيان شان
يبلغ طول نفق تيان شان الغربي الطويل للغاية 15.7 كيلومترًا، وهو مشروع تحكم رئيسي على طريق G219 بين تشاو سو وون سو. يتميز هذا النفق بالعديد من "الأرقام القياسية في الصناعة": فهو أعمق نفق طريق ذو مقطع عرضي كبير في العالم، وأول نفق طريق من الدرجة الأولى يعبر نهرًا جليديًا مباشرة في العالم، كما أنه أكبر نفق طريق يعبر نطاق الصدوع النشطة في الصين.
ظروف البناء القاسية نادرة للغاية في تاريخ هندسة الأنفاق:
أقصى عمق للدفن يبلغ 2365 مترًا (ويقال 2380 مترًا)، مع دفن أكثر من 11.96 كيلومترًا من جسم النفق على عمق يتجاوز 1000 متر
أكثر من 70% من منطقة البناء مغطاة بطبقات جليدية
عبور نطاق الصدع النشط F1 الذي يبلغ طوله 370 مترًا، وهو الأكبر في الصين
يصل متوسط تدفق المياه اليومي إلى 28 ألف متر مكعب
تصل درجة الحرارة داخل النفق إلى 41 درجة مئوية، مع انفجارات صخرية شديدة وتشوهات كبيرة في الصخور المحيطة
"الدفن العميق، والانفجارات الصخرية العالية، والتدفق المائي العالي، والتجوية الشديدة" - هذه الظروف الجيولوجية القاسية "الثلاثة العالية والواحدة الشديدة" جعلت نفق تيان شان الغربي "عقدة صعبة" معترف بها عالميًا في مجال هندسة الأنفاق.
خمس تقنيات أساسية: كيف أصبحت "تشاو سو" "معدات وطنية عملاقة"

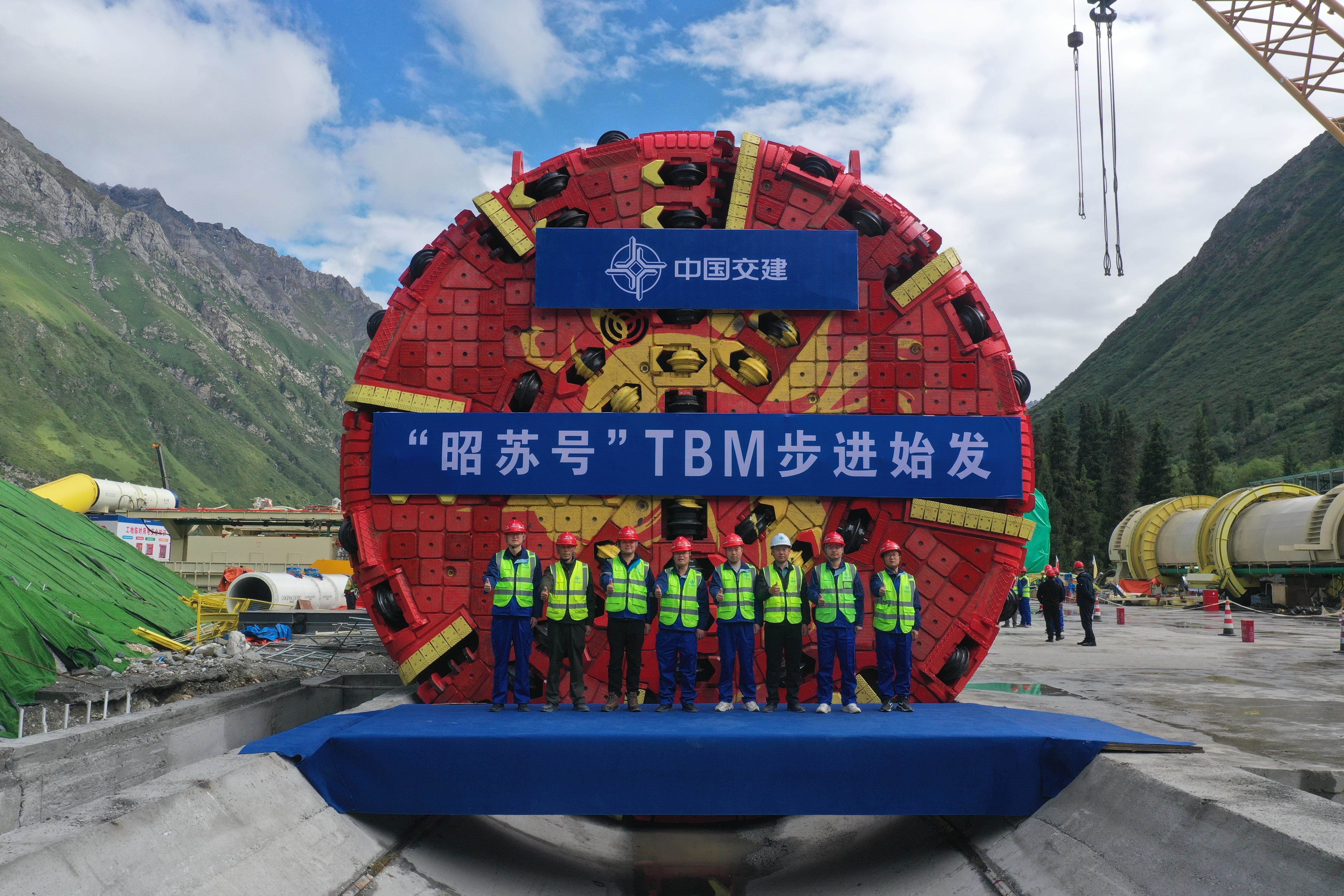

للتغلب على هذه "المنطقة المحظورة جيولوجيًا"، صممت شركة CCCC Tianhe لتصنيع المعدات الميكانيكية خصيصًا لمشروع تيان شان الغربي آلة TBM "تشاو سو" بقطر حفر يبلغ 8.83 مترًا، وطول إجمالي للآلة يبلغ 237 مترًا (ويقال 235 مترًا)، ووزن إجمالي يبلغ 1500 طن. وفقًا للمصمم العام لقسم آلات الحفر في معهد تصميم CCCC Tianhe، تشن تشن بينغ، فإن "تشاو سو" هي أكبر آلة TBM مفتوحة من حيث قطر الحفر والأكثر تقدمًا في الأداء الشامل بين مشاريع البناء الجارية في سلسلة جبال تيان شان، وهي حقًا "معدات وطنية عملاقة" محلية الصنع.
تشكل التقنيات الخمس الأساسية المطورة ذاتيًا والمدمجة في "تشاو سو" مصفوفة تقنية كاملة لمواجهة الظروف الجيولوجية القاسية:
(أ) تقنية أسنان القطع المصنوعة من سبائك متدرجة
من خلال تحسين مادة وهيكل أداة القطع، زاد عمر الأداة بنسبة 62% وانخفض تكرار استبدال الأداة بنسبة 52%، مما قلل بشكل كبير من وقت التوقف للصيانة ووفر ضمانًا أساسيًا للحفر المستمر لمسافات طويلة.
(ب) نظام الكشف المتقدم عن المياه عالي الدقة CFC
يمكنه الكشف المسبق عن الظروف الهيدرولوجية لمسافة 50 مترًا أمام الآلة، مما يمكنها من التعامل مع ظروف تدفق المياه القصوى البالغة 130 ألف متر مكعب يوميًا. خلال الحفر، واجه النفق عدة مرات تدفقات مفاجئة للمياه الجوفية الجليدية الناجمة عن طبقات الرخام، حيث بلغ الحد الأقصى للتدفق اليومي 25 ألف متر مكعب، وقدم نظام الكشف المتقدم عن المياه دعمًا رئيسيًا لفريق البناء في تحديد بيانات الطبقات على طول خط النفق بالكامل مسبقًا.
(ج) نظام الإنذار الفوري للانفجارات الصخرية الدقيقة
يغطي على مدار الساعة منطقة خطر الانفجارات الصخرية التي يبلغ طولها 3000 متر، مما يتجنب مخاطر الانهيارات المفاجئة. في بيئة البناء في غرب تيان شان حيث تتكرر الانفجارات الصخرية الشديدة، أصبح نظام الإنذار هذا خط الدفاع الأساسي لضمان سلامة البناء.
(د) نظام الحقن متعدد المستويات التعاوني
يعمل على تثبيت الصخور المحيطة المفككة في الأنفاق العميقة، مما يمنع خطر عدم استقرار جسم النفق.
(هـ) محرك رأس القطع عالي العزم وعالي الطاقة
تصل مقاومة تآكل أداة القطع إلى 1.43 ضعف الآلات التقليدية، مما يضمن قدرة مستمرة وفعالة على كسر الصخور في طبقات الجرانيت فائقة الصلابة التي تصل إلى 250 ميجا باسكال.
بالإضافة إلى ذلك، ابتكرت "تشاو سو" نظام حفر مزدوج الوضع "مفتوح + درع واحد"، يمكنه التبديل بذكاء وسرعة بين الجرانيت فائق الصلابة (250 ميجا باسكال) والصخور اللينة المكسرة. كما أن تقنية دعم أقسام الأنابيب الفولاذية خفيفة الوزن، وهي الأولى من نوعها في الصين والمطبقة بشكل متزامن، حلت تمامًا مشكلة انهيار الحفر في طبقات الصخور المتحللة، وهي مشكلة شائعة في الصناعة.
الأرقام تتحدث: "تسارع" الحفر يعيد كتابة الأرقام القياسية في الصناعة
الاختراقات التقنية تترجم مباشرة إلى نتائج هندسية:
| المؤشر | "تشاو سو" | "ون سو" |
|---|---|---|
| أعلى حفر يومي | 59.52 مترًا | 61 مترًا |
| أعلى حفر شهري | 604.3 مترًا | 826 مترًا |
الرقم القياسي العالمي الذي سجلته "ون سو" لأكبر آلة TBM ذات قطر كبير وعمق دفن كبير، والإنتاجية العالية المستقرة لـ "تشاو سو"، يثبتان معًا أن كلتا آلتَي TBM المحليتين قد وصلتا إلى مستوى رائد عالميًا.
والأهم من ذلك هو نتائج التغلب على صعوبات المشروع الهندسي:
اختراق نطاق الصدع النشط F1 الأكبر في الصين بطول 370 مترًا بأمان في 7 أشهر فقط
التعامل بثبات مع تدفق مياه كبير يصل متوسطه إلى 28 ألف متر مكعب يوميًا
مقاومة الانفجارات الصخرية الشديدة ودرجات الحرارة المرتفعة داخل النفق التي تصل إلى 41 درجة مئوية
إكمال حفر القسم الصعب للغاية على عمق دفن يبلغ 2365 مترًا بنجاح
حصلت العديد من الابتكارات في البناء على براءات اختراع وطنية وشهادات طرق بناء.
من "نموذج تيان شان" إلى "الحل الصيني"
القيمة الاستراتيجية للممر المساعد كـ "رائد الطريق"
يعتمد نفق تيان شان الغربي خطة بناء ثلاثية الأنفاق المتوازية "نفقان رئيسيان + ممر مساعد أيسر" - حيث يتم حفر النفق الرئيسي بطريقة الحفر والتفجير، بينما يعتمد الممر المساعد على الحفر الميكانيكي بواسطة TBM. يعمل الممر المساعد كممر مساعد مسبق، ويقوم بأدوار رئيسية مثل الاستكشاف الجيولوجي وتحسين المسار، وهو "رائد الطريق" لبناء الأنفاق الطويلة في الظروف الجيولوجية المعقدة.
بفضل نظام الكشف الجيولوجي المتقدم المثبت على "تشاو سو"، تمكن فريق البناء من فهم كامل لطبقات الأرض على طول خط النفق بالكامل، مما وفر مراجع جيولوجية مفصلة لبناء النفق الرئيسي. هذا المخطط المرجعي الجيولوجي الكامل قلل بشكل كبير من المخاطر غير المعروفة لطريقة الحفر والتفجير في النفق الرئيسي.
كسر الاعتماد على الواردات، وتصدير "المعايير الصينية"
الإكمال الناجح لمهمة حفر الممر المساعد يثبت بشكل كامل أن معدات الأنفاق المحلية المتطورة قادرة تمامًا على البناء في الظروف الجيولوجية الجليدية والمركبة فائقة العمق، وستوفر حلولًا ناضجة وكاملة للمشاريع المماثلة في الظروف القاسية داخل الصين.
من "الاستيراد والاستيعاب" إلى "التطوير الذاتي" ثم إلى "تصدير التكنولوجيا"، يمثل نجاح "تشاو سو" علامة على أن معدات حفر الأنفاق الصينية قد وصلت إلى طليعة سلسلة القيمة العالمية.
إعادة تشكيل خريطة النقل في شينجيانغ
ينتمي نفق تيان شان الغربي إلى مشاريع رئيسية في شبكة الطرق الوطنية. بعد اكتمال المشروع، ستنخفض مسافة القيادة من يينينغ إلى أكسو بشكل كبير من 1710 كيلومترًا إلى 445 كيلومترًا، مما يفتح ممرًا سريعًا جديدًا بين شمال وجنوب جبال تيان شان، ويحسن بشكل كبير كفاءة حركة المرور في شبكة الطرق في غرب منطقة شينجيانغ.
قابلية التكرار التقني
التقنيات الخمس الأساسية التي تم التحقق منها بواسطة "تشاو سو" وتقنية التجميع المتزامن لأقسام الأنابيب الفولاذية، تم الآن تطبيقها وإعادة استخدامها في العديد من مشاريع الأنفاق المحلية. جميع آلات TBM الثلاث لمشروع G219 في جبال تيان شان الغربية تم توريدها بواسطة CCCC Tianhe، كما أن آلة TBM "ون تشيوان" المستخدمة في حفر الممر المساعد بطول 9300 متر في جبال موكسون على طريق ون-هو حققت نتائج بارزة أيضًا.
بالمقارنة مع طريقة الحفر والتفجير التقليدية، يبلغ متوسط الحفر اليومي لآلة TBM حوالي 20 مترًا، مما يزيد كفاءة البناء بأكثر من أربعة أضعاف.
من نطاق الصدع النشط الذي يبلغ طوله 370 مترًا إلى الدفن فائق العمق على مستوى عالمي يبلغ 2380 مترًا، ومن تدفق المياه الكبير الذي يبلغ متوسطه 28 ألف متر مكعب يوميًا إلى درجات الحرارة المرتفعة التي تصل إلى 41 درجة مئوية والانفجارات الصخرية الشديدة - استغرقت "تشاو سو" عامين لتخوض "اختبارًا صعبًا للغاية" للمعدات المحلية المتطورة في قلب جبال تيان شان.
هذا ليس مجرد انتصار لآلة TBM واحدة. من التبديل الذكي المزدوج الوضع "مفتوح + درع واحد"، إلى أسنان القطع المصنوعة من سبائك متدرجة التي تزيد عمر الأداة بنسبة 62%؛ من نظام الكشف المتقدم عن المياه CFC إلى نظام الإنذار الفوري للانفجارات الصخرية الدقيقة - يمثل التكامل والاختراق في التقنيات الخمس الأساسية المطورة ذاتيًا علامة فارقة على أن الصين قد شكلت نظامًا تقنيًا مستقلاً وكاملاً في مجال معدات حفر الأنفاق في الظروف الجيولوجية القاسية.
عندما وصلت "تشاو سو" بدقة إلى نقطة التوقف المخطط لها، تم كتابة التاريخ لمعدات الحفر المحلية المتطورة في التغلب على الظروف الجيولوجية الجليدية وفائقة العمق. "المعدات الوطنية العملاقة" لم تعد مجرد لقب، بل هي كل متر صلب من التقدم عبر قلب النهر الجليدي في جبال تيان شان.
