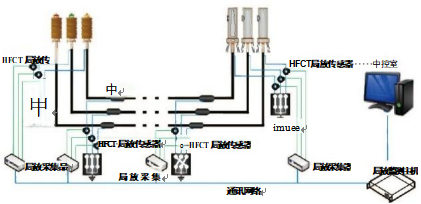

يعتمد نظام مراقبة التفريغ الجزئي للكابل الخارجي على تصميم معياري. من خلال تركيب مستشعر تيار عالي التردد على سلك التأريض الخاص بمفصل الكابل، يتم اقتران إشارة تيار نبضة التفريغ الجزئي لجسم الكابل والمفصل؛ يتم إرسالها إلى جامع البيانات من خلال الكابل المحوري، ويتم تضخيم الإشارة التناظرية وتصفيتها وتحويلها من تناظرية إلى رقمية ومقارنتها وتحليلها في قاعدة البيانات، ثم يتم إرسالها إلى الخلفية البعيدة من خلال الألياف الضوئية. يتم كتابة بيانات معلومات التفريغ التي تم الحصول عليها عن طريق الحساب في قاعدة البيانات وعرضها على لوحة البرنامج لنظام المراقبة.
1/1
نظام مراقبة التفريغ الجزئي للكابل الخارجي
التواصل بشأن التسعير
الصين
منطقة Shaling الصناعية للطاقة الكهربائية، منطقة Yuhong، مدينة شنيانغ، مقاطعة لياونينغ، الصين
400-086-4458
sc@glfj.cn
مقدمة عن المنتج
البيانات الفنية
|
المشروع |
المعايير الفنية |
|
نطاق قياس التفريغ الجزئي |
5 pC-5000 pC |
|
سرعة أخذ العينات |
≥100 MS/s |
|
جهد التشغيل |
DC12V |
|
درجة حرارة التشغيل |
-40℃~+85℃ |
|
رطوبة بيئة التشغيل |
10%RH-98%RH |
|
الضغط الجوي |
86 kPa-106 kPa |
|
مستوى حماية الغلاف الخارجيّ |
IP68 |
|
استهلاك الطاقة للجهاز بالكامل |
≤1W عند عدم تحميل البيانات، ≤3W عند تحميل البيانات |
