Novascan 64/128 كاشف الموجات فوق الصوتية ذو التركيز الكامل المحمول

التواصل بشأن التسعير

Guangzhou Doppler Electronic Technologies INC

المنطقة:

الصين

العنوان:

رقم 1501، شارع Kaichuang، منطقة Huangpu، مدينة قوانغتشو، مقاطعة قوانغدونغ

الاستشارات التجارية:

+8620 82260495

البريد الإلكتروني:

liwenfei@cndoppler.cn

التواصل عبر الإنترنت

المفضلة

يجمع المنتج بين التركيز الكامل لـ TFM، والتركيز الكامل لـ PWI، واكتشاف المصفوفة التقليدية على مراحل، والكشف المستقل عن TOFD/UT.

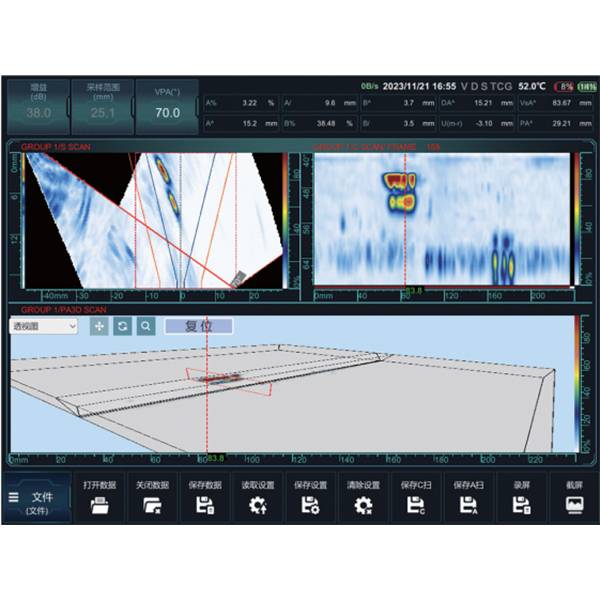

يمكن اكتشاف مجموعات متعددة من التركيز الكامل في وقت واحد مع PAUT، UT، مجموعات TOFD، نفس شاشة العرض.
يمكن لتكنولوجيا التحليل الذكي الراقية الخاصة للكشف عن التآكل، وكشف اللحام، وكشف الترابط المركب وسيناريوهات التطبيق الأخرى، أن تدرك التحديد الذكي للعيوب ووظائف القياس والتحليل عالية الدقة، مما يوسع بشكل كبير مجال التطبيق الخاص للأداة.

البيانات الفنية
اسم المؤشر		قناة المصفوفة المرحلية	قناة عادية
تكوين المنتج	الاستلام/الإطلاق	64/64PR、64/128PR	2/2
	نطاق الكشف	9900μs	9900μs
	سرعة الصوت	340-15240m/s	340-15240m/s
مولد نبض	وضع الكشف	PE/PC	PE/PC/TT/TOFD
	جهد النبض	20-160V/10V	100V/200V/400V
	وضع النبض	موجات مربعة ثنائية القطب	الموجة السلبية
	عرض النبض	20-1250ns,2.5ns الخطوة	25-1000ns,2.5ns الخطوة
	وقت ارتفاع النبض	<10ns	<10ns
	PRF	40KHz	40KHz
	تأخير	20μs/2.5ns	20μs/2.5ns
المتلقي	ربح النطاق	0-120dB	0-120dB
	عرض النطاق الترددي	0.4-25MHz	0.5-26MHz
	تأخير الاستقبال	20μs/2.5ns	20μs/2.5ns
الحصول على البيانات	معدل أخذ العينات	100/200MHz	100/200MHz
	قرار ADC	16bit	16bit
	أقصى طول اكتساح	16384	16384
	نوع التركيز	العمق الحقيقي، نصف الصوت، الإسقاط، السطح التعسفي	NA
	اكتشاف الأمواج	FW/HW+/HW-/RF	FW/HW+/HW-/RF
المسح والعرض	نوع المسح الضوئي	مركب خطي/مروحة/تركيز كامل	NA
	وضع العرض	A/B/S/C/TFM/3D/TopC/مخطط الشريط	A/B(TOFD)/C/مخطط الشريط
	وحدة القياس	mm/inch	mm/inch
التركيز الكامل	نقاط	1024*1024
التركيز الكامل	معدل الإطار	94Hz@256*256
DAC	نقاط	16
TCG	الحد الأقصى للمكسب	40dB
TCG	أقصى ربح المنحدر	40dB/10ns
بوابة	عدد البوابات	A/B/C/l+بوابة مخصصة
بوابة	عتبة البوابة	800%
تقارير الاختبار		WORD
تخزين البيانات	ذاكرة تخزين مدمجة	EMMC(128G)+SSD(الأكبر1T)
جهاز العرض	البعد	12.1 inch
	الدقة	1280*800 pixel
	النوع	درجة صناعية LCD
واجهة I/O	واجهة USB	2USB3.0+1USB2.0
	إيثرنت	1个；رفعX86,1000 Mb/s;تحميلFPGA,1000 Mb/s
	إخراج الفيديو	HDMI
	التشفير	LEMO 16-pin
	واجهة متعددة الوظائف	LEMO 14-pin
اللغة		الصينية/الانكليزية/الروسية
البطاريات وإمدادات الطاقة	جهد إمداد DC	15V DC 100W
	نوع البطارية	بطاريات الليثيوم11.25V 99.6Wh
	ساعات العمل المستمرة	حوالي 4 ساعات
طبقة سطحية	البعد	362254121mm
طبقة سطحية	الوزن	4.7Kg(لا بطاريات)
مستوى IP	IP65
