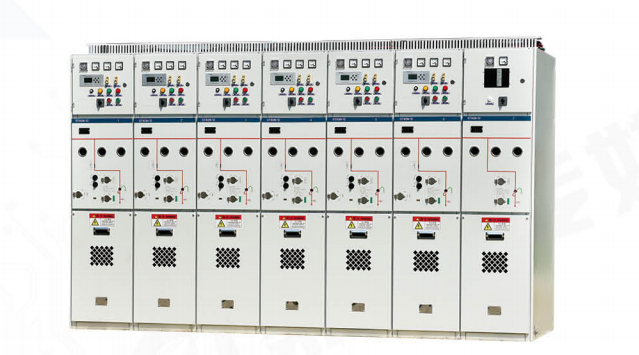

الوحدة الرئيسية الحلقية المعزولة الصلبة GTXGN-12

Name: الوحدة الرئيسية الحلقية المعزولة الصلبة GTXGN-12
Availability: InStock

EXW

$6,034.11

Jiangxi Kerui Electric Co., Ltd.

المنطقة:

الصين

العنوان:

رقم 439، الطريق رقم 1، المنطقة أ، منطقة Xiaolan للتنمية الاقتصادية والتكنولوجية، مقاطعة نانتشانغ، مدينة نانتشانغ، مقاطعة جيانغشي

الاستشارات التجارية:

0791-88556630

البريد الإلكتروني:

1245026240@qq.com

التواصل عبر الإنترنت

المفضلة

نظرة عامة:
هذه المعدات هي الجيل الجديد من خزانة الشبكة الحلقية المعزولة الصلبة الصديقة للبيئة والتي تم تطويرها بشكل مستقل من قبل شركتنا. وتتكون بشكل أساسي من ثلاث وحدات وظيفية: وحدة V (وحدة قاطع الدائرة)، ووحدة C (مفتاح الحمل)، ووحدة F (وحدة كهربائية مجمعة). يمكن استخدام كل وحدة بشكل فردي أو توسيعها بحرية. ينقسم الهيكل إلى غرفة أداة تحكم ذكية وآلية تشغيل والقسم الأساسي. يمكن تجهيز غرفة الأداة بوحدة تحكم حماية حاسوبية دقيقة. تتميز آلية التشغيل بآلية تشغيل زنبركية متخصصة، ويستخدم القسم الأساسي تقنية الجل الأوتوماتيكية APG، والتي تغلف بالكامل مفتاح العزل وغرفة إطفاء القوس في راتنج إيبوكسي. هناك موصلات خاصة متصلة بالباص بار.

المشروع	وحدة القياس V		وحدة القياس C	وحدة القياس F
الجهد المصنف(kV)	12		12	12
التيار المصنف(A)	630	1250	630	125
التردد المصنف(Hz)	50
جهد تحمل تردد الطاقة(kV)الطور البيني، نسبة إلى الأرض/الكسر	42/48
جهد تحمل نبضات الصواعق(kV)الطور البيني، نسبة إلى الأرض/الكسر	75/85
تيار قطع الدائرة القصيرة المقدر(kA)	25	31.5		31.5(فتيل)
تيار قطع شحن الكابل المقدر (A)	25	31.5	10
تيار متسامح قصير الوقت المصنف (kA)	25	31.5	20
وقت متسامح قصير الوقت المصنف (S)	4	4	4
تيار الصمود الأقصى المقدر(kA)	63	80	50
التيار المغلق قصير الوقت المصنف (kA)	63	80	50
تيار النقل المقدر (A)				3150
تيار التسليم المقدر (A)				3700
التفريغ الجزئي(PC)	≤20
مستوى الحماية: الخزانة/المفتاح	IP4X/IP67
مقاومة الدائرة الرئيسية(μΩ)	≤150		≤150	≤700
الحياة الميكانيكية (مرات): المفتاح الرئيسي/مفتاح العزل	10000/3000		10000/3000	5000/3000
