1 نظرة عامة:

مع تطور تكنولوجيا تصنيع البطاريات وتقدم العلوم والتكنولوجيا، تخلت تكنولوجيا تجميع البطاريات تدريجياً عن العمليات اليدوية واستبدلت بالإنتاج الآلي للمعدات الميكانيكية. على وجه الخصوص، تم استبدال تكنولوجيا اللحام Jqun تدريجيًا بتكنولوجيا اللحام المصبوب المتكامل، والتي لا تضمن فقط جودة المنتج، وتقلل من كثافة اليد العاملة للمشغلين، ولكنها تقلل أيضًا من خطر إصابة العمال بالأمراض المهنية. تعد تقنية صب ولحام البطارية مناسبة لطرق تجميع البطارية الثابتة، حيث يمكن أن يؤدي استخدام هذه التقنية إلى تحسين جودة تجميع البطارية بشكل كبير، أو تقليل أو حتى القضاء على ظاهرة اللحام الزائف وشوائب الخبث في قضيب التوصيل، وهو أمر مفيد للتيار العالي تفريغ البطارية وإطالة عمر البطارية.

يمكن للمعدات معالجة أي سبيكة رصاص، حتى سبائك الرصاص والكالسيوم.

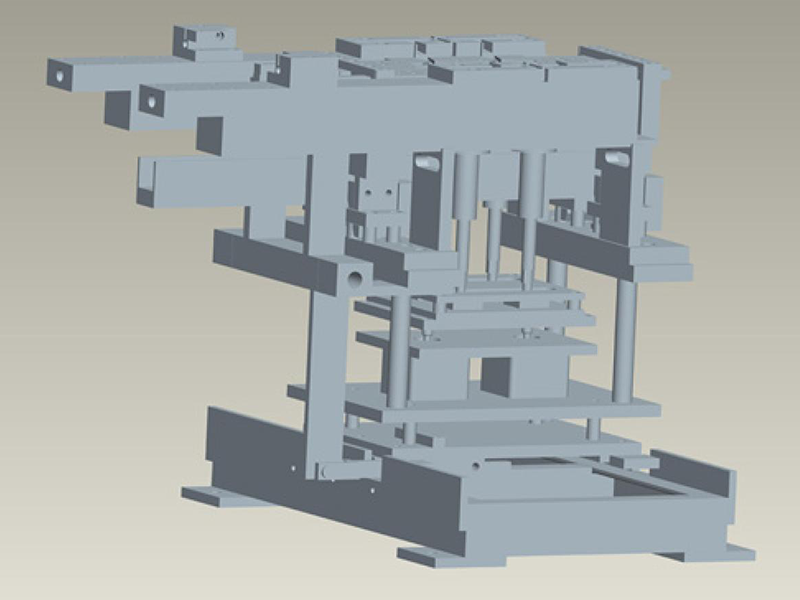

2. قالب آلة الصب واللحام:

القالب مجهز بجهاز إخراج القالب ونظام التسخين والتبريد بالماء، ويتم التحكم في درجة الحرارة تلقائيًا ويمكن التحكم فيها بدقة حتى ±0.5 درجة مئوية. بالنسبة لنماذج البطاريات المختلفة ذات أطوال بسبار مختلفة، يمكن استبدال قالب الجهاز بسرعة. يضمن نظام الفائض الفريد الخاص بالجهاز لحامًا قويًا بين الألسنة وقضيب التوصيل. يجب أن تكون ألسنة صفائح الأعمدة المستخدمة مطحونة حديثًا، وذلك لضمان جودة اللحام المصبوب.

3. هيكل المعدات:

(1) فرن صهر الرصاص المُسخن كهربائيًا، قادر على صهر 1500 كجم من الرصاص، ومجهز بغطاء عادم الدخان؛

(2) تقوم مضخة الرصاص بتزويد الرصاص تلقائيًا وتشكل خط إنتاج كامل بالقالب؛

(3) القالب مجهز بجهاز رفع ويمكن استبداله بسرعة؛

(4) نظام الفائض الفريد؛

(5) التدفق المصبوب؛

(6) حمام القصدير (اختياري: حمام القصدير بالموجات فوق الصوتية)؛

(7) صندوق Jiqun مجهز بجهاز وظيفة الرفع والقلب - "مشبك" Jiqun؛

(8) نظام التحكم الآلي الكهربائي.

4. الوظيفة:

يتم إرسال مجموعات الأعمدة المجمعة إلى آلة اللحام المسبوكة بواسطة حزام ناقل بسلسلة، ويتم طلاء ألسنة الأعمدة بالتدفق من خلال فرشاة طلاء التدفق. في هذا الوقت، تم أيضًا ملء قالب آلة الصب واللحام بالرصاص. يصل صندوق Jiqun إلى جهاز الرفع والتدوير، ويقوم جهاز تحديد المواقع الدقيق بوضع صندوق Jiqun، ويتم تثبيت صندوق Jiqun وقلبه. يتم غمر الألسنة في حمام من الصفيح لطلاء القصدير، تليها عملية "اللحام المصبوب"، أي يتم غمر الألسنة في المعدن المنصهر في القالب ثم تبريدها. يتم دفع عمود العمود للخارج، ويتم قلب صندوق مجموعة القطب الذي قام للتو بصب قضيب التوصيل وخفضه مرة أخرى إلى موضعه الأصلي. أثناء نقل مجموعة الصب للخارج، تدخل المجموعة التالية إلى جهاز الرفع والتدوير، ويتم تنفيذ دورة الإنتاج بهذه الطريقة.
