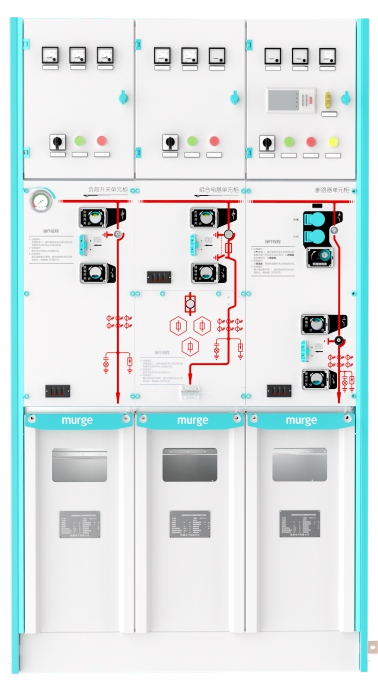

MGC-12/24 سلسلة خزانة حلقة معزولة بالغاز SF6

التواصل بشأن التسعير
الصين
رقم 338، شارع Jinhai، منطقة التنمية الاقتصادية والتكنولوجية Wenzhou، مقاطعة تشجيانغ، الصين
0577-57191536
التواصل عبر الإنترنت
المفضلة

مقدمة عن المنتج

يتميز هذا المنتج بخصائص حماية البيئة الخضراء، والتشغيل الموثوق، والسلامة المضمونة، والتصميم الهيكلي المدمج، واحتلال مساحة صغيرة، وعدم الصيانة، والعمر الطويل، والقدرة على التكيف البيئي القوي.

المنتج نظام مختوم بالكامل لا يتأثر بالبيئة ؛ يعتمد المنتج التصميم المعياري، ويمكن ترتيبه وفقًا لمخططات التصميم المختلفة، وتحقيق الجمع بين الصندوق المشترك والوحدة الممتدة، وتلبية احتياجات محطات النقل والتوزيع الفرعية الثانوية المختلفة لمفاتيح التبديل المدمجة.
اجتازت المنتجات الاختبار الوطني لمركز الاختبار الكهربائي عالي الجهد، ويمكن استخدامه على نطاق واسع في محطات توزيع الطاقة الثانوية الصغيرة، والصندوق المفتوح والمغلق، والمؤسسات الصناعية والتعدين، والمطارات، والسكك الحديدية، والمناطق التجارية، والمباني الشاهقة، والطرق السريعة، ومترو الأنفاق والأنفاق والأماكن ذات الظروف الطبيعية السيئة.

البيانات الفنية

الرقم اسم المشروع الوحدة وحدة تبديل التحميل وحدة كهربائية مجمعة وحدة قاطع الدوائر
 الجهد المصنف kV 12 12 12
 التردد المصنف Hz 50  50  50
 التيار المصنف A 630 125(اعتمادًا على الفتيل) 630

4
مستوى العزل
 المصنف
١ دقيقة مقاومة ضغط التردد الصناعي التباعد/
لمس الأرض
kV 42  42  42
الكسر kV 48 48  48
المراقبة والدوائر المساعدة kV
مقاومة صدمة البرق للضغط التباعد/
لمس الأرض
kV 75  75 75
الكسر kV 85 85  85
تيار متسامح قصير الوقت المصنف kA/s 20、25/4 - 20、25/4
ذروة التيار المتسامح المصنف kA 50、63 - 50、63
تيار فصل ماس كهربائي مصنف kA - يقتصر على فتيل الجهد العالي 20、25
تيار إغلاق الدائرة القصيرة المصنف kA 50、63 يقتصر على فتيل الجهد العالي 50、63
تيار التحويل المصنف A - 1700 -
10  فصل التيار عن الحمل النشط المصنف A 630 - -
11  تيار فصل الحلقة المغلقة المصنفة A 630 - -
12  ترتيب العمليات المصنف / - - O-0.3s-CO-180s-CO
13  الحياة الميكانيكية قاطع الدائرة مرة 10000  10000  20000
مفتاح العزل/الأرض مرة 3000  3000  3000
14 مقاومة الدائرة μΩ ≤150 - ≤150
15 ضغط التضخم المقدر (قياس الضغط عند 20 درجة مئوية) MPa 0.04
16 معدل تسرب الغاز النسبي السنوي سنة ≤0.01%
17 الغازات العازلة   SF6

18
مستوى الحماية مقصورة (رمز IP) / IP2XC
خزان الغاز (رمز IP) / IP67
مجلس الوزراء (رمز IP) / IP41
مجلس الوزراء (رمز IK) / IK10
19  اختبار القوس (التيار/المدة) kA/s 20/1、25/0.5
