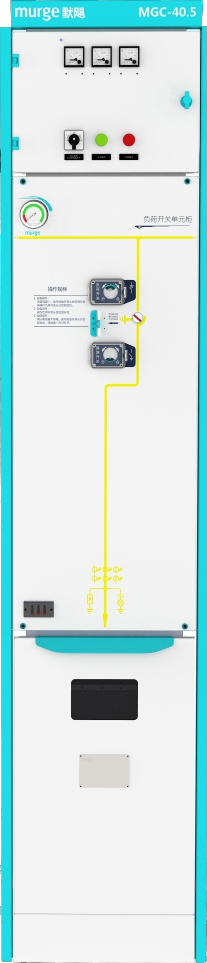

MGC-40.5 سلسلة خزانة حلقة معزولة بالغاز SF6

التواصل بشأن التسعير
الصين
رقم 338، شارع Jinhai، منطقة التنمية الاقتصادية والتكنولوجية Wenzhou، مقاطعة تشجيانغ، الصين
0577-57191536
التواصل عبر الإنترنت
المفضلة

مقدمة عن المنتج

المنتج هو بحث وتطوير الشركة لمعدات تبديل الجهد المتوسط لعزل الغاز SF6، والمنتجات معيارية في التصميم ويمكن ترتيبها وفقًا لتصميمات مختلفة. تحقيق مزيج مثالي من وحدات الصندوق المشترك والوحدات الممتدة تلبية احتياجات مختلف محطات الإرسال والتوزيع الفرعية الثانوية للاستخدام المرن لمفاتيح التبديل المدمجة.
المنتج نظام مغلق بالكامل، وجميع مكوناته مغلقة في سكن من الفولاذ المقاوم للصدأ، ولا تتأثر بالبيئة ؛ مع التشغيل الموثوق به، ضمان السلامة، وتصميم الهيكل المدمج، والبصمة الصغيرة، والصيانة الخالية، والعمر الطويل، وما إلى ذلك.

اجتازت المنتجات الاختبار الوطني لمركز الاختبار الكهربائي عالي الجهد، والذي يستخدم على نطاق واسع في محطات توزيع الطاقة الثانوية الصغيرة، والصندوق المفتوح والمغلق، والمؤسسات الصناعية والتعدين، والمطارات، والسكك الحديدية، والمناطق التجارية، والمباني الشاهقة، والطرق السريعة، ومترو الأنفاق والأنفاق والظروف الطبيعية أماكن أكثر قسوة.

البيانات الفنية

الرقم اسم المشروع الوحدة وحدة تبديل التحميل وحدة قاطع الدوائر
1   الجهد المصنف kV 40.5 40.5
2   التردد المصنف Hz 50  50
3   التيار المصنف A 630 630

4
مستوى العزل
 المصنف
١ دقيقة مقاومة ضغط التردد الصناعي التباعد/
لمس الأرض
kV 95  95
الكسر kV 118  118
المراقبة والدوائر المساعدة kV 2  2
مقاومة صدمة البرق للضغط التباعد/
لمس الأرض
kV 185 185
الكسر kV 215  215
5  تيار متسامح قصير الوقت المصنف kA/s 25/3 25/3
6  ذروة التيار المتسامح المصنف kA 63 63
7  تيار فصل ماس كهربائي مصنف kA - 25
8  تيار إغلاق الدائرة القصيرة المصنف kA 63 63
9  تيار التحويل المصنف A - -
10  فصل التيار عن الحمل النشط المصنف A 630 -
11  تيار فصل الحلقة المغلقة المصنفة A 630 630
12  ترتيب العمليات المصنف / - O-0.3s-CO-180s-CO
11  الحياة الميكانيكية قاطع الدائرة مرة 5000  10000
مفتاح العزل/الأرض مرة 3000  3000
12 مقاومة الدائرة 1250A μΩ ≤150 ≤180
  13  ضغط التضخم المقدر (قياس الضغط عند 20 درجة مئوية) MPa 0.04
14  معدل تسرب الغاز النسبي السنوي سنة ≤0.01%
15  الغازات العازلة   SF6

16
مستوى الحماية مقصورة (رمز IP) / IP2XC
خزان الغاز (رمز IP) / IP67
مجلس الوزراء (رمز IP) / IP4X
مجلس الوزراء (رمز IK) / IK10
