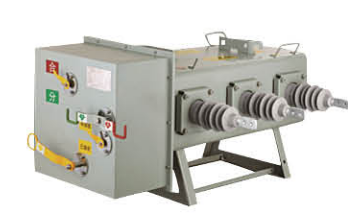

قاطع الدائرة الأولية والثانوية المتكاملة عالية الجهد في الهواء الطلق LW3-12

اسم المشروع

وحدة القياس

البيانات

1

الجهد المصنف

kV

12

2

مستوى العزل المصنف

(عندما يتم شحن قاطع الدائرة بغاز SF6 0.25 ميغا باسكال، 20 درجة مئوية)

دفعة البرق تحمل الجهد موجة كاملة

kV

75

1 دقيقة من الجهد الكهربي لتحمل التردد

42

اختبار مقاومة المطر والضغط

34

عكس مقاومة الضغط التأثير

85

3

مستوى العزل عند ضغط قياس صفري

1 دقيقة من الجهد الكهربي لتحمل التردد

kV

30

1 دقيقة تحمل الجهد العكسي

30

جهد الطور الأقصى خمس دقائق

9

4

التيار المصنف

A

630

5

تيار قطع ماس كهربائي مصنف (0.25 ميغا باسكال، 20 درجة مئوية)

kV

13                       20

6

تصنيف ماس كهربائى كسر أوقات كسر التيار

مرة

≥20

7

التأريض خارج الطور لإعادة إغلاق تيار الكسر

kV

14                      17.4

8

كسر التيار عند ضغط قياس صفر

A

630

9

تسلسل التشغيل المقدر

مفتوح - 0.3 ثانية - إغلاق مفتوح - 180 ثانية - إغلاق مفتوح

10

تيار إغلاق الدائرة القصيرة المصنف (الذروة)

kV

40                       50
