نظرة عامة:

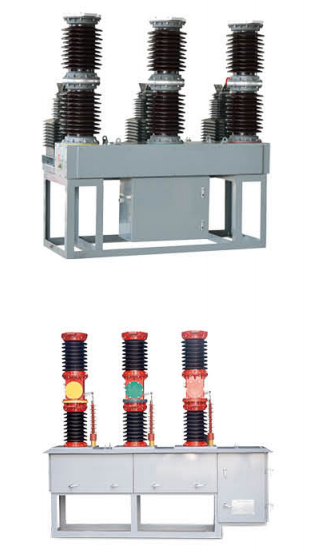

تم تصميم هذا المنتج لأنظمة الطاقة ثلاثية الطور بتردد تيار متردد 50 هرتز وجهد مقنن 40.5 كيلو فولت. يستخدم بشكل أساسي لقطع وإغلاق تيارات الحمل وتيارات الحمل الزائد وتيارات الدائرة القصيرة.
الظروف البيئية:
درجة حرارة الهواء: الحد الأقصى +40 درجة مئوية، الحد الأدنى -30 درجة مئوية؛
الارتفاع: ≤2000 متر (إذا كان الارتفاع المطلوب أعلى، فيجب زيادة مستوى العزل المقدر وفقًا لذلك)؛
ضغط الرياح: لا يتجاوز 700 باسكال (ما يعادل سرعة رياح 34 مترًا في الثانية)؛
القدرة الزلزالية: 8 درجات؛
مستوى التلوث: الدرجة الثالثة؛
الحد الأقصى للتغير اليومي في درجة الحرارة: لا يزيد عن 25 درجة مئوية.
المميزات الرئيسية:
① يستخدم الفراغ لإطفاء القوس الكهربائي، مما يوفر قدرة كسر قوية، وعمرًا كهربائيًا طويلًا، وعمرًا ميكانيكيًا يصل إلى 10000 عملية؛
② هيكل بسيط، لا يحتاج إلى صيانة، مع فاصل زمني طويل بين عمليات الإصلاح؛
③ أداء عزل ممتاز مع مقاومة قوية للتلوث؛
④ يمكن تجهيزه بآليات تشغيل زنبركية أو كهرومغناطيسية، مما يوفر أداءً ميكانيكيًا موثوقًا به وملاءمة للعمليات المتكررة؛
⑤ لا يوجد خطر نشوب حريق أو انفجار؛
⑥ محول تيار مدمج بدقة حسابية تبلغ 0.2، مما يتيح حماية تفاعلية ثلاثية الطور؛
⑦ مجهز بوحدة تحكم في التكثيف، مما يضمن التشغيل الموثوق به لقاطع الدائرة في ظل ظروف درجة حرارة ورطوبة محددة.
