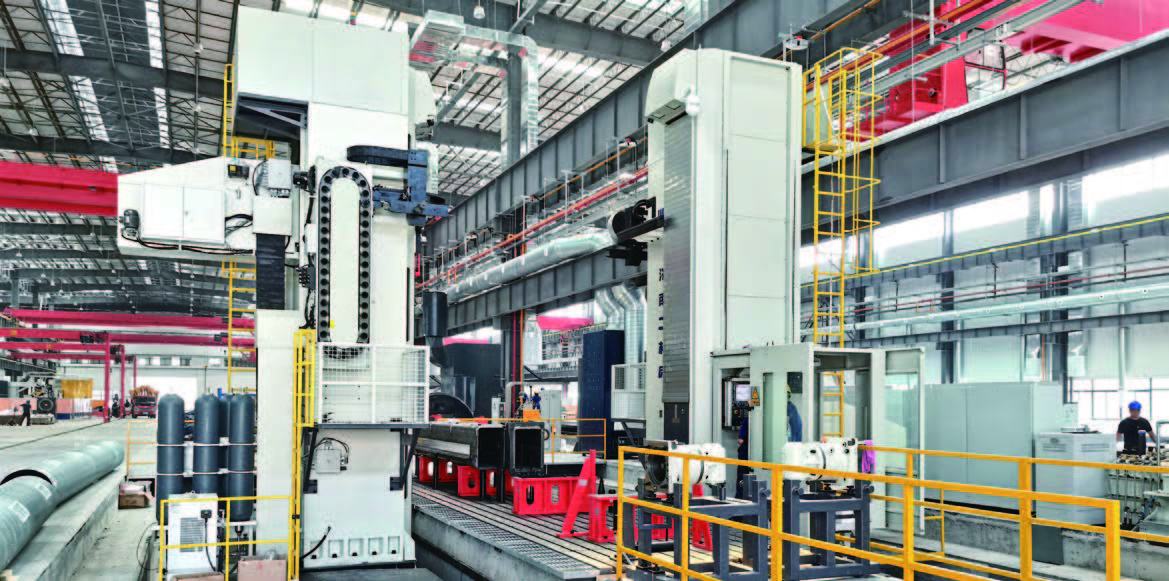

خصائص الأداء
▪ جميع المحاور مزودة بأدلة خطية أسطوانية عالية الصلابة، مما يوفر سرعات حركة عالية؛
▪ العمود وصندوق المغزل بتصميم هيكلي "صندوق داخل صندوق"، مع تناظر ميكانيكي وتناظر حراري؛
▪ سرعة مغزل عالية، قدرة كبيرة، وعزم دوران مرتفع؛
▪ محامل المغزل من النوع الكروي الزاوي فائق الدقة المستورد، مع تزييت بالهواء والزيت، وغطاء المغزل مزود بنظام تبريد بالزيت المتداول لضمان ثبات المغزل أثناء الدوران عالي السرعة؛
▪ مزود بوظيفة الفحص الذاتي والتعويض لمحورية التجويف، مما يحقق درجة عالية من المحورية للأجزاء المشغّلة؛
▪ مدمج مع برنامج JIER S-series المتخصص لماكينات التفريز والتجليخ الأفقية مزدوجة الجانب بنظام التحكم الرقمي، مع وظائف الإنذار المبكر للأعطال، مما يعزز السلامة الجوهرية للمعدات.
مجالات التطبيق
▪ يمكن استخدام الماكينة على نطاق واسع في التشغيل الخشن والتشطيب لمختلف الأجزاء المعقدة البنية المصنوعة من الحديد الزهر والحديد المطاوع واللحام في صناعات مثل المعدات الهندسية والسيارات، وتتميز الماكينة بوظائف التفريز، والتجليخ، والحفر، والتوسيع، وقص اللولب، والتجليخ الداخلي، وهي مناسبة بشكل خاص لتشغيل الأجزاء ذات البنية المتناظرة، مما يحسن بشكل كبير كفاءة ودقة التشغيل.
المواصفات الفنية الرئيسية
| البند | الوحدة | TH6513/2 | ||
| المغزل | قطر عمود التجليخ | مم | Φ130 | |
| قطر عمود التفريز | مم | — | ||
| قدرة المغزل | كيلوواط | 31 | ||
| عزم دوران المغزل | نيوتن·م | 2200 | ||
| سرعة المغزل | دورة/دقيقة | 5～2000 | ||
| تجويف المغزل المخروطي | ISO No.50 | |||
| مقطع الرام | مم | — | ||
| طاولة العمل | أبعاد طاولة العمل | مم | 1800×4000 | 1200×10000 |
| الحمولة القصوى لطاولة العمل | كجم | 12000 | 10000 | |
| أخاديد T (العرض × المسافة) | مم | 28×200 | 28×200 | |
| الأشواط | شوط المحور X | مم | 4200 | 10000 |
| شوط المحور Y | مم | 1600 | 2500 | |
| شوط المحور Z | مم | 800 | 800 | |
| شوط المحور W | مم | 700 | 700 | |
| سرعة التغذية | تغذية القطع X/Y/Z/W | م/دقيقة | 6/6/3/3 | 6/6/3/3 |
| الحركة السريعة X/Y/Z/W | م/دقيقة | 10/6/6/6 | 10/6/6/6 | |
| أبعاد الماكينة | المسافة من مركز المغزل إلى سطح الطاولة | مم | 200～1800 | 200～2700 |
| المسافة بين صندوقي المغزل | مم | 2400 | 1800 | |
| المساحة المطلوبة (الطول × العرض) | مم×مم | 10500×9200 | 24500×10500 | |
| مخزن الأدوات (اختياري) | سعة مخزن الأدوات | عدة | 20/40 | |
| الطول الأقصى | مم | 400 | ||
| القطر الأقصى | مم | 250 | ||
| الوزن الأقصى | كجم | 25 | ||
| السعة الكهربائية الإجمالية | كيلوفولت أمبير | 150 | ||
| الأبعاد الخارجية للماكينة | الطول | مم | 11500 | 27500 |
| العرض | 9500 | 10000 | ||
| الارتفاع | 4000 | 4500 | ||
| نظام التحكم الرقمي | SIEMENS/FANUC/HEIDENHAIN | |||
